![](https://s3images.coroflot.com/user_files/individual_files/242677_pnhryurqlyksejn6gjjt96urq.jpg)
DESIGN 1 IDEATION PROCESS: Buckle with Dial System
Inspired from Helmets & Measuring Tape
![](https://s3images.coroflot.com/user_files/individual_files/242677_zutlzqvjkjujw8ucwwvwjk_6e.jpg)

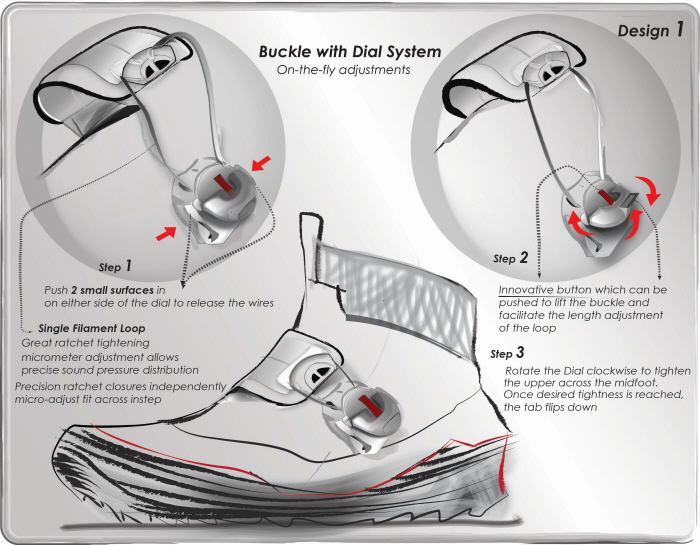

Design 1 (Buckle with Dial System) Concept Development - Technical Sketch
![](https://s3images.coroflot.com/user_files/individual_files/242677_hfttcdi7fmrmfyg5pxhioovmp.jpg)
Design 2 Ideation Process - 4Point Lock Maganetic Harness
Inspired from Car seat belts
![](https://s3images.coroflot.com/user_files/individual_files/242677_lb3wbniwtzmzkkmr7o6qssm6g.jpg)

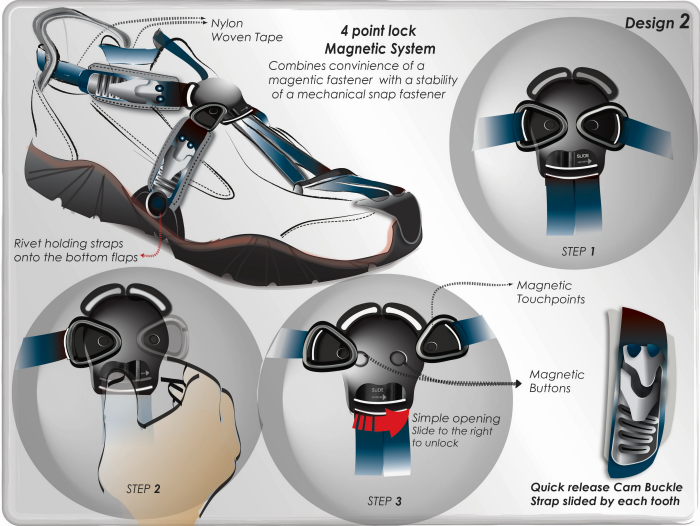

Design 2 Technical Sketch - 4-Point Lock Maganetic Harness
Inspired from Car seat belts
![](https://s3images.coroflot.com/user_files/individual_files/242677__mykbsqmw_qila3tcuududjau.jpg)
Ideation- Design 3 - Tightening Dial System
Offers maximum flexibility with adaptive lacing system, front & side flex wings which conforms to foot shape
![](https://s3images.coroflot.com/user_files/individual_files/242677_7j7fjwoxmp0f34cn8m6hulkq5.jpg)

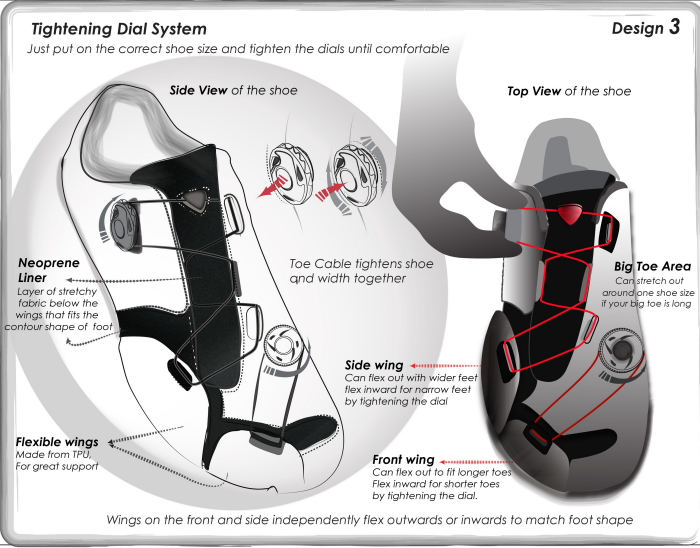

Technical Sketch- Design 3 - Tightening Dial System
Offers maximum flexibility with adaptive lacing system, front & side flex wings which conforms to foot shape
![](https://s3images.coroflot.com/user_files/individual_files/242677_irhuxugdjmc2sziecr6e0ipa5.jpg)

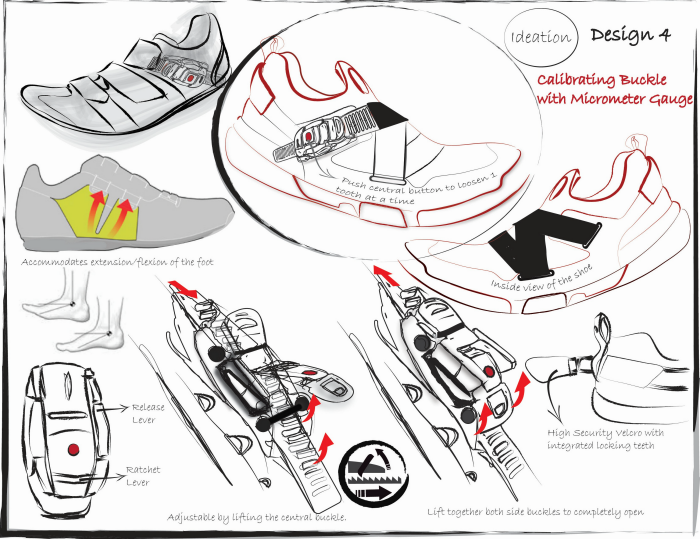

Design 4 Ideation - Calibrating Buckle with Micrometer Gauge
Inspiration: Attempt to create an Ultra-Minimalist, yet an innovative solution
![](https://s3images.coroflot.com/user_files/individual_files/242677_hhnxbez_vyylvcmrlpf8k9q0n.jpg)

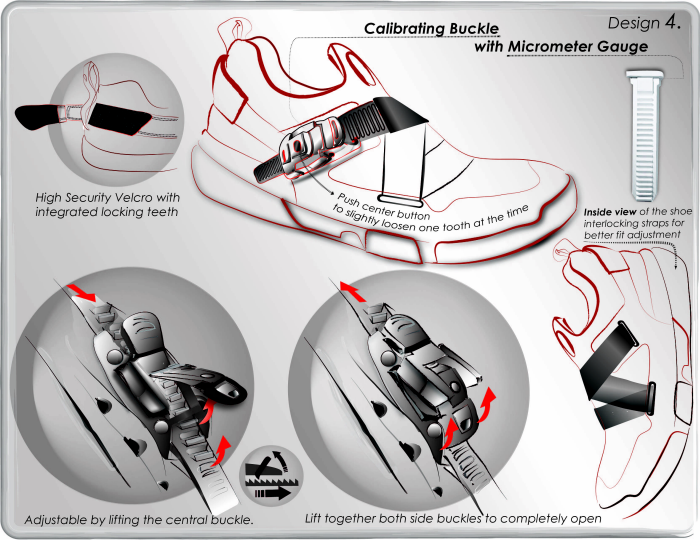

Design 4 Technical Sketch - Calibrating Buckle with Micrometer Gauge
Inspiration: Attempt to create an Ultra-Minimalist, yet an innovative solution
![](https://s3images.coroflot.com/user_files/individual_files/242677_ga8babq9mxstxizmdkg69rl4m.jpg)

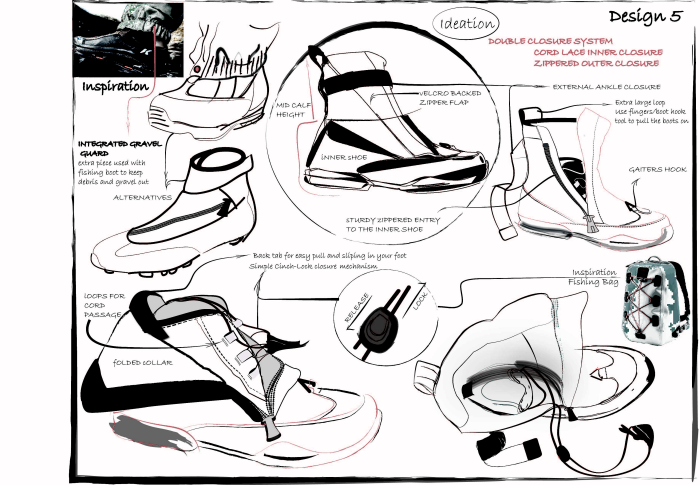

Design 4 Ideation - Double Closure system: Cord Lace Inner Closure/ Zippered Outer Closure
Inspiration: Integrated Gravel Guards
![](https://s3images.coroflot.com/user_files/individual_files/242677_szjrnxjydtsbxououvhhsbunl.jpg)

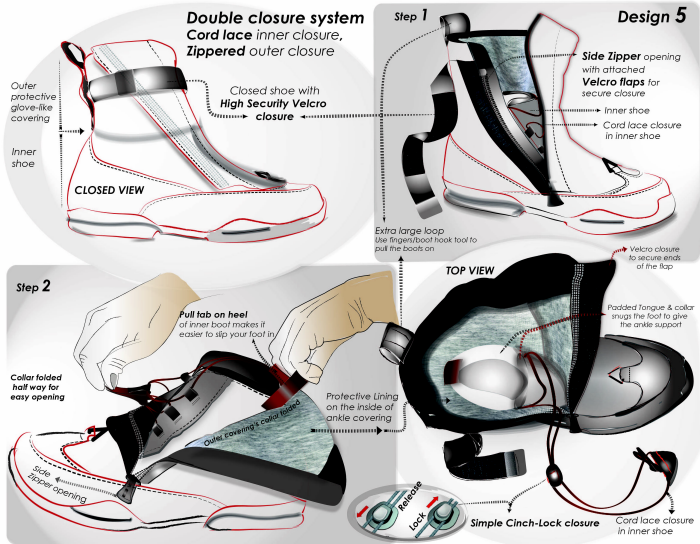

Design 4 Technical Sketch - Double Closure system: Cord Lace Inner Closure/ Zippered Outer Closure
Inspiration: Integrated Gravel Guards
![](https://s3images.coroflot.com/user_files/individual_files/242677_jzi7jxsupid9egk82rih8ple4.jpg)

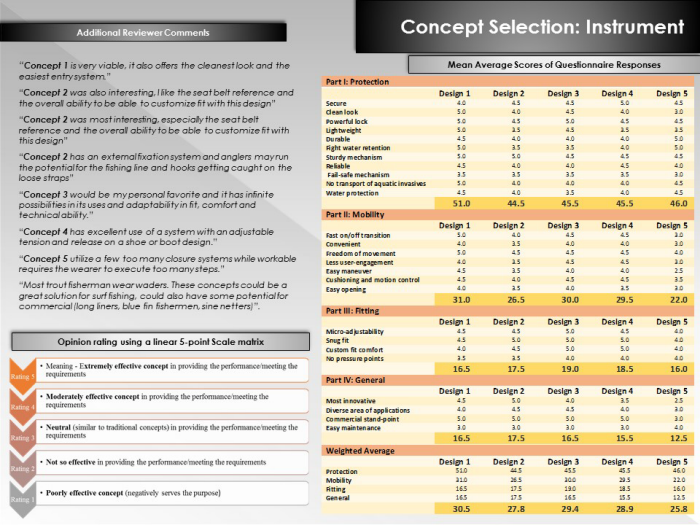

Review Questionnaire with Design Packet was sent out to Industry Experts
Instrument of selection: Opinion rating using a 5 point Matrix
![](https://s3images.coroflot.com/user_files/individual_files/242677_o7f3cm0spnfs0kwdwwzq5bfnr.jpg)

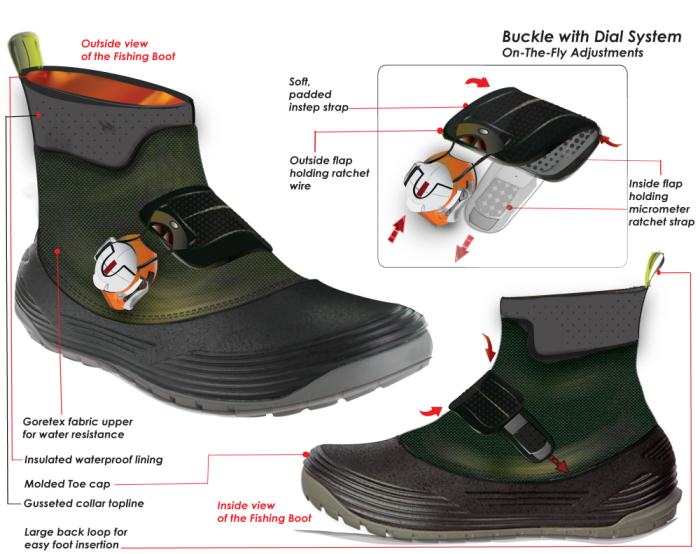

Design 1: Buckle with Dial system was selected by Footwear Industry experts
Instrument of selection: Opinion rating using a 5 point Matrix
![](https://s3images.coroflot.com/user_files/individual_files/242677_7enxs7dqgwj9li7wdu_tgdul0.jpg)

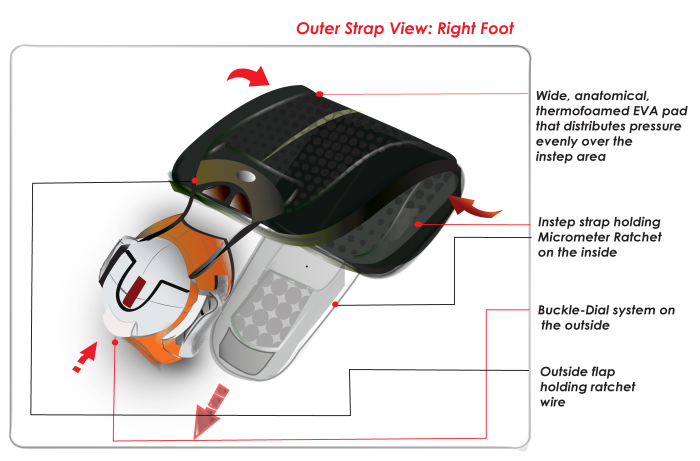

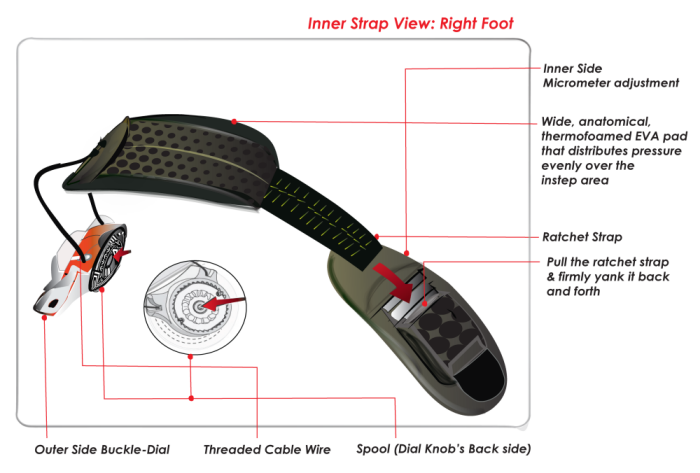

Concept Detailing of outer Strap holding Buckle (Design 5 was shortlisted by Footwear Experts)
![](https://s3images.coroflot.com/user_files/individual_files/242677_mwbadlbty_pxirmmmkcudvbpf.jpg)
![](https://s3images.coroflot.com/user_files/individual_files/242677_belmcwunttnn3pm5gc_vibkgk.jpg)

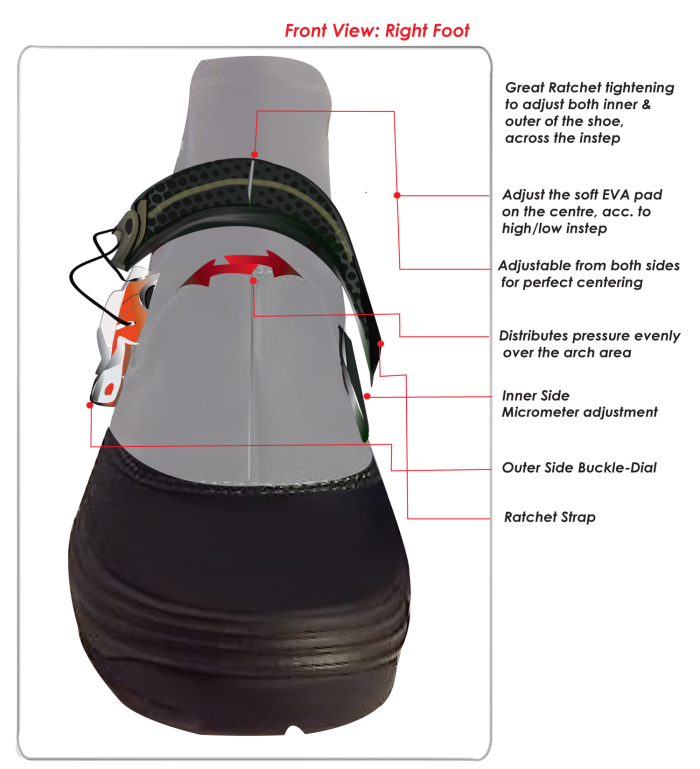

Front View: Right Foot
![](https://s3images.coroflot.com/user_files/individual_files/242677_kupxq8rint75fhta_rcv5fpvi.jpg)

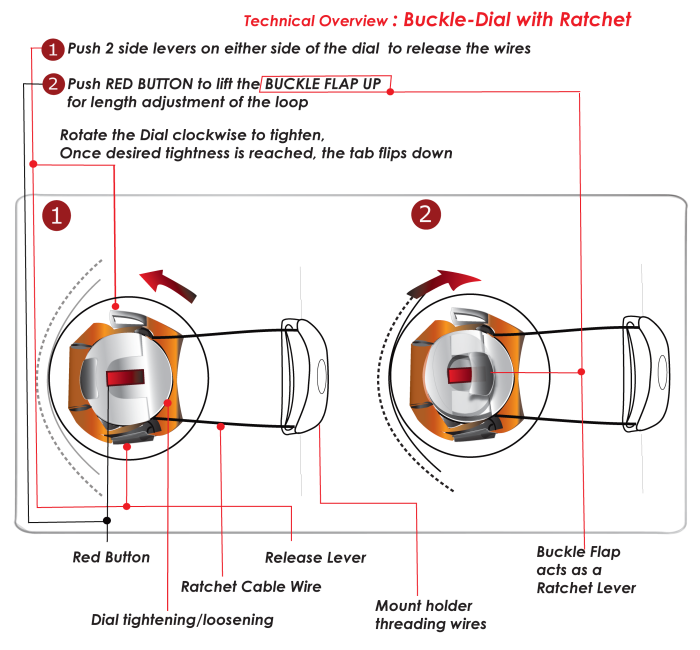

Concept Detailing of Buckle-Dial system (Design 5 was shortlisted by Footwear Experts)
![](https://s3images.coroflot.com/user_files/individual_files/242677__od00boqxhim6s8aa_ayns2qh.jpg)

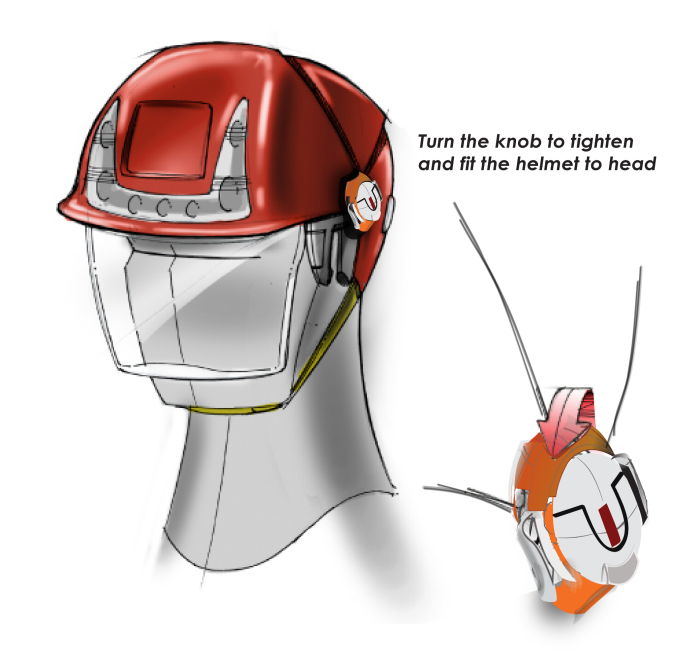

Other application areas: Helmets
![](https://s3images.coroflot.com/user_files/individual_files/242677_pfsjwp3cvaln7mcjgxtytprfk.jpg)

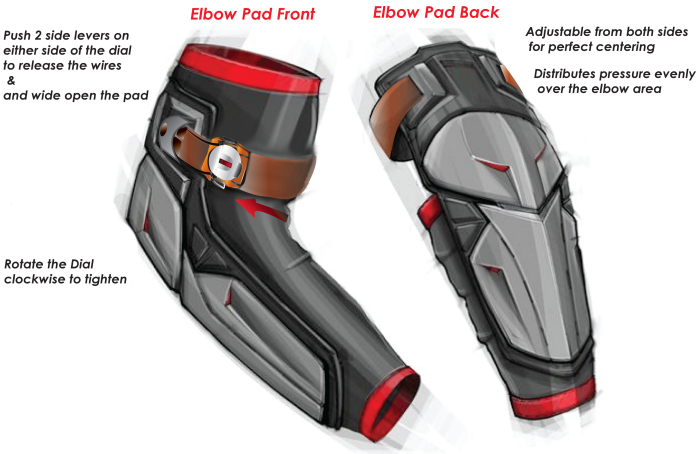

Other application areas: Elbow Pads
![](https://s3images.coroflot.com/user_files/individual_files/242677_wezipx7zif7uvy5inae0utuam.jpg)

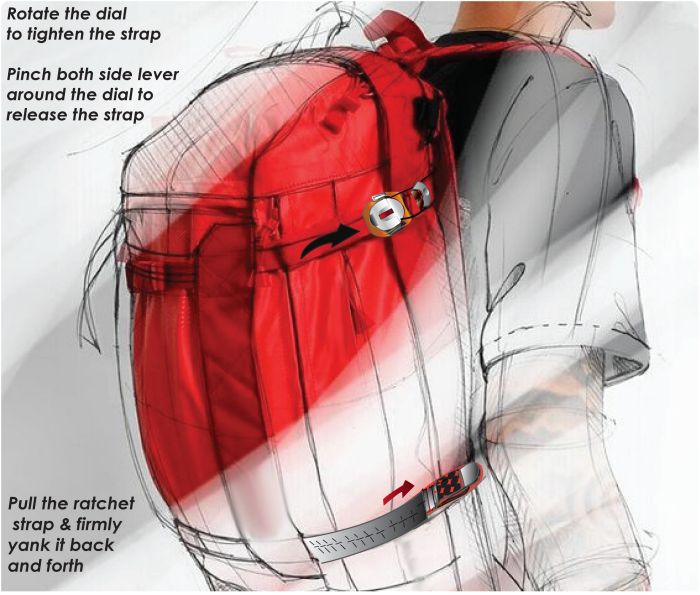

Other application areas: Bagpacks
