![](https://s3images.coroflot.com/user_files/individual_files/570300_qdawvgae6ketsbeeknmjgtsbu.jpg)
Renders realizados por Ulises Navarro. Vista interior de la Arena, se puede apreciar donde se ubicará el ring y el diseño de acomodo de butacas.
![](https://s3images.coroflot.com/user_files/individual_files/570300_4lnrnl2gzthfatkezkczjoavx.jpg)
Vista exterior de la plaza de acceso. La volumetría de la Arena permite el juego de luz natural al interior.
![](https://s3images.coroflot.com/user_files/individual_files/570300_onhgfyixukljj3a6dieu6zcee.jpg)
Vista de día del área de ring. Nótese el juego de estructuras en la techumbre.
![](https://s3images.coroflot.com/user_files/individual_files/570300_as7nsbefoxolhsmk5kcw2_ktz.jpg)
El proyecto de la arena se propusó al centro del terreno para permitir el diseño de dos plazas. La plaza de acceso y la plaza posterior donde se colocó la cancha de basquetból.
![](https://s3images.coroflot.com/user_files/individual_files/570300_fgyv3d7xo_llswkpedempk2xh.jpg)

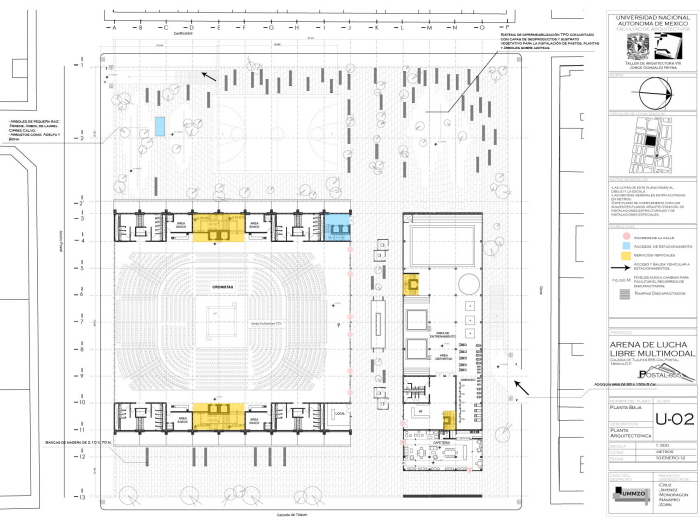

Plano arquitectónico de la planta baja. El terreno se dividió para albergar dos plazas, la plaza de acceso y en la parte posterior, la plaza donde se ubica la cancha de basquetból y los accesos al estacionamiento.
El concepto principal fué crear dos volúmenes (arena y deportivo) unidos por un vestíbulo cubierto dónde se encuentran las taquillas y tienda.
![](https://s3images.coroflot.com/user_files/individual_files/570300_3yvynpqdxtixxzksxdouufyau.jpg)

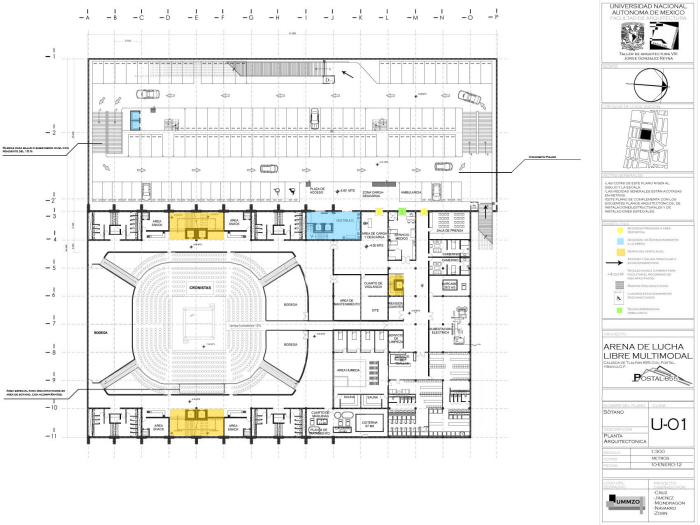

Plano arquitectónico del sótano 1.Se puede notar el estacionamiento enterrado debajo de la plaza posterior.
En este nivel no se identifican los volúmenes separados del deportivo y la arena, ya que se planteó unirlos para que los deportistas salieran al ring o cancha.
Cada lado de las gradas cuenta con sus sanitarios y áreas de snack.
![](https://s3images.coroflot.com/user_files/individual_files/570300_qemsq6znd8sxorcdct4nxadvj.jpg)

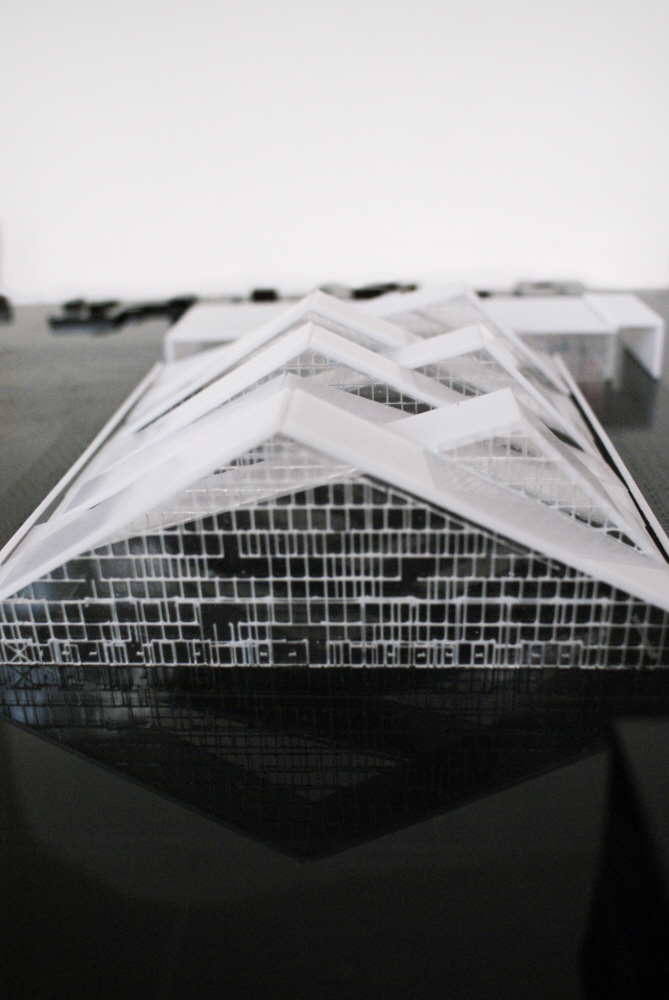

Realización de maqueta en acrílico negro y blanco.
![](https://s3images.coroflot.com/user_files/individual_files/570300_gd94knh9zu4_tvnvc7_h92zo7.jpg)

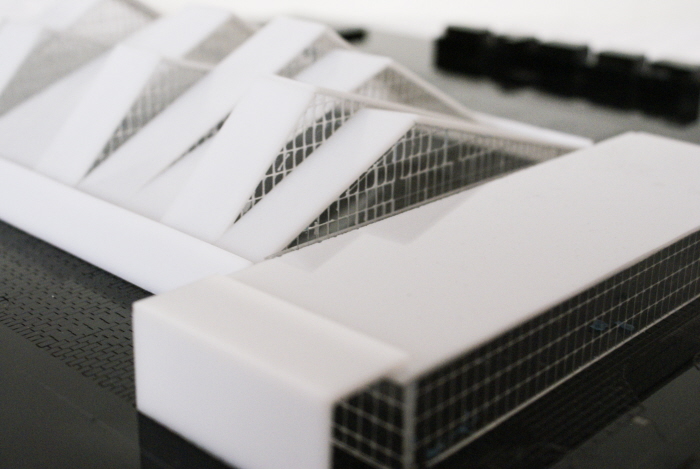

Foto de maqueta en acceso principal. Del lado izquierdo el volúmen de la arena y del lado derecho el centro deportivo.
![](https://s3images.coroflot.com/user_files/individual_files/570300_d5r_uyyvpcdf2bqic5vwzpdah.jpg)

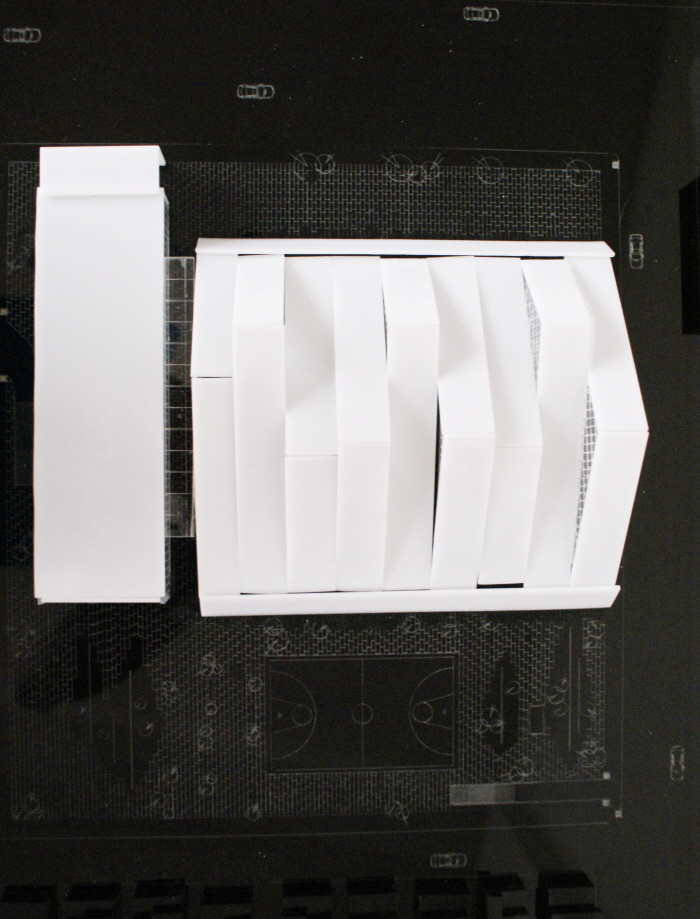

Foto de la maqueta en planta. Se grabaron las plazas en el acrílico negro.
